一、核心写作目标
本文是一篇专为工业场景定制的电容器检测实操指南，聚焦工厂生产线、设备控制柜、变频器电源等典型工业环境中电容器短路的判断与排查。内容兼顾新手入门与专业需求，从万用表基础检测到LCR电桥深度诊断，分层讲解工业电容短路检测方法，帮助工厂质检员、设备维修技师、电子爱好者快速掌握电容器好坏判断技巧，独立完成工业电容检测与故障定位，同时规避高压放电、带电误测等行业专属安全风险。
二、前置准备
（一）工业电容检测核心工具介绍（基础款+专业款）
工业电容检测场景对工具的精度、安全性、耐压等级有较高要求，不同岗位需要适配不同的工具配置。
基础款（新手必备，适配工厂入门质检员/设备巡检员） ：
数字万用表（带电容测量档位） ：选择支持电容测量功能且具备500V以上CAT III安全等级的型号。现代数字万用表多数配备专用电容测量档位，通过正确连接测试引线可直接读取标称容量值-51。用于快速排查开路/短路、电解电容极性检测及容值粗略估算-43。
放电工具（放电棒/放电电阻） ：工业高压电容（如450V电力电容器）残存电荷可达数百伏，必须使用专业放电工具彻底放电，严禁直接短路放电（易损坏电容并产生电弧伤人）。建议使用带限流电阻的专用放电棒。
绝缘螺丝刀：用于断电后安全短接放电，需选择耐压1000V以上的工业级绝缘工具。
ESR表（等效串联电阻表） ：支持在线测试模式，无需拆卸电容即可测量等效串联电阻，特别适用于批量检测滤波电容组、快速定位短路/开路故障-51。
专业款（适配工厂批量检测/实验室高精度场景） ：
LCR数字电桥：高精度测量电容、电感和电阻的专业仪器，基本测量精度可达0.05%，测量频率范围20Hz~1MHz-39。用于容值精度测试、介质损耗分析、漏电流检测等实验室级诊断-48。
高压电容测试仪：适用于工业高压电力电容的耐压测试，可模拟1.2/50μs脉冲电压冲击测试（X1类4kV、X2类2.5kV），检测电容在过压条件下的击穿风险-22。
红外热像仪：非接触式温度监测，通过捕捉电容工作时的热分布异常识别局部过热或散热不均现象-49。
（二）工业电容检测安全注意事项（重中之重）
工业电容器容量大、电压高、放电电流强，安全规范高于消费电子检测。以下4条核心注意事项必须严格遵守：
断电与放电：测量前务必断开电路板电源，待电容内残存电荷放尽后再操作-1。工业高压电容必须彻底放电，建议使用专业放电工具，不能用螺丝刀直接短路（会产生强烈电弧，烧毁引脚并可能伤人）-43。
仪器档位匹配：测量容量小、耐压高的电解电容，万用表量程应置于R×10k档；测量容量大、耐压低的电解电容，应置于R×1k档-11。档位过低可能无法驱动电容充电，档位过高可能击穿低压电容。
静电防护与接地：避免直接触碰引脚，操作时佩戴防静电手环。使用ESR表或LCR电桥在线测量时，确保设备接地良好以消除干扰-49。
环境考量：工业环境中湿度可能较高，高湿度环境下电容表面绝缘电阻会下降，水分渗透到介质内部会使绝缘能力降低，影响检测准确性-10。建议在干燥环境中测量，或将电容烘干去湿后再检测。
（三）工业电容基础认知（适配工厂精准检测）
工业电容在工厂设备中承担滤波、储能、功率因数补偿、谐波抑制等核心功能。工业自动化设备中，电容广泛用于AC/DC转换器的平滑滤波、变频器的缓冲电路和逆变器电路-29。在制造业工厂配电柜中，电力电容器模块通过容性电流补偿电机无功功率，可将电网功率因数从0.7-0.8提升至0.95以上-33。
工业电容关键参数与检测关联：
耐压值：工业电容额定电压通常较高，如AC400V、AC500V额定产品适用于AC400V、AC690V的AC/DC变频器-29。检测时必须选用匹配的测试电压，不能用超过额定值的电压测试。
容量（μF） ：铝电解电容、薄膜电容、陶瓷电容等不同类型容量范围差异大。工业电力电容器模块容量可达数十至数百微法。
等效串联电阻（ESR） ：反映电容内部损耗状态的核心指标，ESR异常升高是电容老化和失效的重要预警信号-51。
损耗角正切（tanδ） ：反映电容器能量损耗的参数，X2电容tanδ≤0.01，Y2电容≤0.02，超出限值说明电容器质量下降-22。
三、核心检测方法
（一）工业电容基础检测法（工厂新手快速初筛——目视+导通检测）
无需专业仪器，适用于生产线快速初步筛选。
第一步：外观检查
观察电容器外壳有无以下异常——膨胀鼓包、顶部防爆槽开裂、引脚腐蚀或氧化、表面漏液痕迹、外壳变形。电力电容器常出现的鼓泡和渗漏油是最直观的失效信号-。

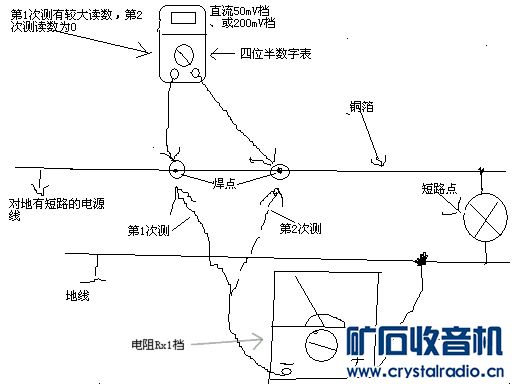

第二步：离线导通/短路初筛（万用表电阻档）
电容器脱离线路或断电后先放电，将两根引脚相碰放掉残余电荷。
万用表置R×1k档，表笔分别接触电容两极。
正常判断：表笔刚接通时指针向右偏转一个角度（充电现象），然后缓慢向左回转，最后停在接近无穷大位置。偏转角度越大，说明电容量越大-1。
短路判断：表针向右偏转后指示阻值很小（接近0Ω），说明电容器严重漏电或已击穿-1。
开路判断：表笔接通时表针完全不偏转，说明电容内部断路或容量已消失。
第三步：极性识别（针对电解电容）
对正负极标志不清楚的电解电容，对换万用表笔测两次，以漏电大（电阻值小）的一次为准，黑表笔所接一脚为负极-1。
（二）万用表检测工业电容方法（工厂新手重点掌握）
万用表是工业场景最通用的检测工具，分两种操作模式。
方式一：电阻档充电法
档位选择：0.01μF以上电容用R×1k档，6800pF~1μF电容用R×10k档-2。
操作流程：两表笔分别接电容引脚，观察指针摆动。
结果判断：
短路：表针摆动后停在一个较小阻值不动，说明电容已击穿或严重漏电-2。
开路：表针无任何摆动，说明电容开路-2。
正常：表针摆动后缓慢退回无穷大位置。表针退回速度慢说明电容量大且漏电小-11。
漏电：表针退回不到无穷大，停在某个阻值，说明绝缘性能差，漏电严重-11。
方式二：电容档直测法
将万用表功能开关调到电容档（μF档），选择合适量程。
红黑表笔分别接电容两极，读取显示值。
结果判断：若显示值等于或接近标称容量，说明电容器是好的-2。若显示值远小于标称容量，说明电容器已损坏。容值衰减超过标称值15%即需考虑更换-48。
方式三：通电状态在线检测
若怀疑电容只在通电时才存在击穿故障，可给电路通电，用万用表直流档测量该电容器两端直流电压。如果电压很低或为0V，说明电容器已击穿-1。注意：此法风险较高，非熟练人员切勿操作。
（三）工业专业仪器检测法（进阶精准检测——适配工厂流水线/质检实验室）
工业场景中大批量检测或高精度故障定位，需使用专业仪器。
1. LCR数字电桥检测法
LCR数字电桥是测量电容、电感、电阻的专业仪器，通过施加特定频率的测试信号，可同步测量容值、ESR、损耗角正切值等关键参数-51。
操作步骤：
校准设备：使用LCR电桥前确保仪器已正确校准-46。
连接电容器：将待测电容器与LCR数字电桥的测试夹具正确连接，确保稳固且接触良好-。
设置测量参数：打开LCR电桥，选择“电容”测量模式-46。
设置测试频率：陶瓷电容常用1kHz，铝电解电容常用100Hz~120Hz，高频电容可用1MHz。选择合适的频率至关重要，不同电容类型对不同频率响应不同-46。
读取参数：仪器自动显示电容值、ESR、损耗角正切值等。
结果判断：对比同型号新品电容参数基准值。ESR值异常升高通常是电容失效的重要预警信号，超过80%的电容失效案例可通过ESR异常提前预警-51。
2. ESR表现场在线检测法
ESR表专为带电检测设计，无需拆卸电容即可测量等效串联电阻-51。
适用场景：
批量检测滤波电容组（工厂流水线快速排查）
快速定位短路/开路故障
评估电源电路稳定性
操作要点：
使用支持在线测试模式的LCR表或专用ESR表
测量前断开电路板供电并放电
确保设备接地良好以消除干扰-49
3. 高压电容耐压测试（适配工业电力电容）
工业高压电力电容（如450V电网补偿电容）需进行耐压测试：
X电容：承受1.2/50μs脉冲电压（X1类4kV、X2类2.5kV），10次冲击后无击穿或闪络-22。
Y电容：承受交流电压（Y1类4kV AC/1min、Y2类2.5kV AC/1min），无击穿现象-22。
检测需遵循GB/T 14472-1998或GB/T 6346.14-2015标准-20。
四、补充模块
（一）工业环境不同类型电容的检测重点
1. 铝电解电容（工厂电源滤波、变频器母线电容）
检测重点：重点关注容量衰减和ESR上升。电解电容常见的故障有容量减少、击穿短路及漏电，其中容量变化是因使用过程中电解液逐渐干涸引起，击穿与漏电一般为电压过高或质量不佳所致-。工业电解电容建议定期（每半年至一年）离线检测，容值衰减超过15%即需更换-48。
2. 电力电容器（工厂配电柜功率因数补偿）

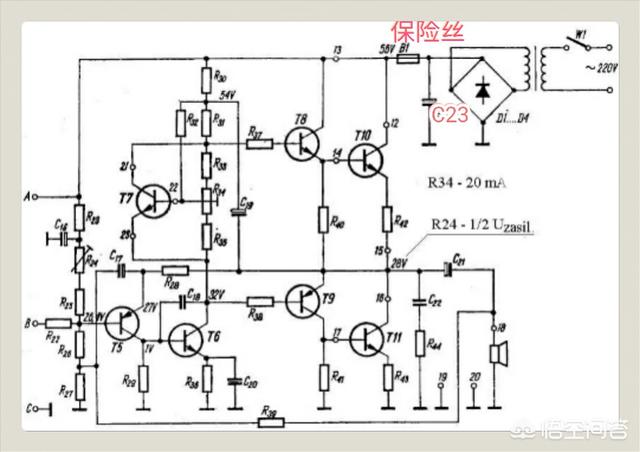

检测重点：重点关注耐压性能和漏电。电力电容器故障模式包括击穿、熔丝熔断、外部放电和内部短路等-。检测时需注意：电容击穿短路时，熔丝将首先切断电源避免爆炸-。一旦发现击穿故障，必须同步检查关联保护熔丝。
3. 陶瓷/薄膜电容（高频滤波、缓冲电路）
检测重点：重点关注开路和容量异常。10pF以下的固定电容容量太小，万用表只能定性检查是否有漏电、内部短路或击穿-。建议采用替代检验法或用LCR电桥精确测量。
4. 安规电容（AC线滤波器、X/Y电容）
检测重点：必须符合GB/T 14472-1998安全标准-19。检测需覆盖容量偏差（±5% J级、±10% K级）、绝缘电阻（Y电容≥1000MΩ、X电容≥100MΩ）、耐电压和漏电流等核心项目-22。
（二）工业电容检测常见误区（避坑指南）
误区一：未放电直接测量。工业高压电容残存电荷可致电击和仪器损坏。务必先放电再测量，高压电容必须使用专业放电工具。
误区二：在线检测忽略并联元件影响。在路测量时，周围并联元件会影响测量精度，电容器的漏电故障受外电路影响一般测不准-1。怀疑漏电故障应拆下单独检测。
误区三：万用表电容档万能。万用表电容档测量小容量电容（<6800pF）时无法准确显示，只能检测是否存在漏电故障，不能判断是否开路-2。此类小电容应采用替代检验法或LCR电桥检测。
误区四：忽略环境温度影响。高温、高湿环境下电容参数会显著恶化，高温促使表面氧化、加快老化、加速电参数退化-11。检测应在标准环境条件下进行，高温环境需修正测量参数-49。
误区五：指针不摆动即判坏。容量小于0.01μF时，用万用表R×1k挡充电电流极小，指针摆动不明显，属于正常现象-4。这种情况需用更高档位或换用LCR电桥检测。
（三）工业电容失效典型案例（实操参考）
案例一：汽车零部件工厂配电柜电容击穿短路
某汽车零部件工厂车间内，大量电机与变频器运行导致电网功率因数低至0.75，3次谐波电流占比达12%-33。某日车间配电柜内电力电容器模块出现鼓包和渗漏油现象，造成电网电压波动频繁。
检测过程：
断电后使用专业放电棒对电容器完全放电。
外观检查发现电容器外壳明显鼓包、防爆槽开裂。
万用表电阻档测量：表针接通后指示阻值接近0Ω，且指针不回摆，判定为内部击穿短路-。
解决方法：更换同规格电力电容器模块，并配套专用电抗器吸收谐波。改造后功率因数提升至0.96，电网THD降至4.2%，设备供电稳定性恢复-33。
案例二：变频器母线电容老化导致设备停机
某工厂自动化生产线变频器频繁报“母线电压异常”故障，导致生产线间歇性停机。
检测过程：
断电后对变频器内部母线电容放电。
使用LCR电桥在100Hz频率下测量电容值和ESR。
测量发现容值衰减达标称值的25%（远超15%更换阈值），ESR值升高至正常值的3倍以上-48-51。
红外热像仪扫描发现该电容工作温度比同批次正常电容高15℃-49。
解决方法：更换全部老化电解电容，变频器恢复正常运行。
五、结尾
（一）工业电容检测核心（工厂高效排查策略）
分级检测策略：
| 场景 | 推荐方案 | 核心工具 |
|---|---|---|
| 生产线日常巡检 | 基础外观+导通初筛 | 目视+万用表电阻档 |
| 设备故障快速定位 | 万用表电容档/电阻档检测 | 数字万用表 |
| 批量质量检测/老化评估 | 多参数深度诊断 | LCR电桥+ESR表 |
| 高压电力电容检测 | 耐压测试+绝缘测试 | 高压电容测试仪 |
核心判断逻辑：
电容短路或击穿 → 万用表电阻档读数接近0Ω且指针不退回
电容开路 → 表针完全不摆动
电容漏电 → 表针退回不到无穷大
容量衰减 → 测量值低于标称值15%~20%需更换-48
（二）工业电容检测价值延伸（维护与采购建议）
日常维护建议：
建议每半年至一年对关键设备的工业电容进行离线检测，建立基准数据库，通过横向对比同类产品参数快速定位异常元件-43
工作环境温度每升高10℃，电解电容寿命约缩短一半。工厂控制柜应保持良好通风散热
使用ESR表或LCR电桥时，需定期校准仪器精度，清洁测试探针接口，确保测量准确性-43
采购工业电容时，务必确认耐压等级、容量偏差、工作温度范围和ESR等参数，选择具备IEC 60384或GB/T 14472标准认证的产品，符合国内CCC认证要求-22-48
（三）互动交流（分享工厂电容检测难题）
你在工厂检测工业电容时，是否遇到过耐压检测不准、在线检测受并联元件干扰、或者变频器电容老化误判等问题？欢迎在评论区分享你的实操经验和检测难题，一起探讨工业电容检测的最佳实践！
💡 小贴士：关注我们获取更多工业电子元器件检测干货，下期将讲解《工业电感和变压器检测实操指南》。
参考文献与标准：
GB/T 14472-1998 / GB/T 6346.14-2015 电子设备用固定电容器 第14部分：分规范 抑制电源电磁干扰用固定电容器
IEC 60384-14 电子设备用固定电容器安全标准
JEDEC标准：容值衰减超过标称值15%需考虑更换（2022）
IEEE标准：容值衰减超过初始值30%需特别注意（2022）
