一、引言
印刷电路板是电子设备的核心承载部件，而单层电路板（也称单面PCB或1层板）因其结构简单、制造成本低（较双面板低40%-60%）、交付周期短（平均3-5天）的特点，在消费电子、工业控制、汽车电子等领域占据重要市场份额-。据行业数据显示，仅浙江省2025年单面PCBA产量就达12.8亿片，占全国总产量的28%-。在手机摄像头模组、智能手表、家用电器控制板、LED照明驱动等日常电子产品中，单层电路板的应用无处不在-。
正是这种“无处不在”，让消费电子生产制造和维修环节中对单层电路板的品质检测变得至关重要。一块存在开路、短路或焊接不良的PCB，轻则导致设备功能异常，重则引发整机故障甚至安全隐患。
本文基于消费电子产线场景，从新手入门到专业质检，分层详解PCB单层电路板检测的实操方法。无论您是电子维修人员、SMT产线质检员还是电子爱好者，都能快速掌握判断PCB单层板好坏的核心技巧，精准排查故障，规避检测过程中的常见误区与安全风险。
二、前置准备
1. 消费电子产线PCB单层板检测核心工具介绍
检测PCB单层板好坏，需要选对工具。根据使用场景和受众层次，分为基础款（新手适用）和专业款（批量/高精度检测适用）。
基础款（新手必备，适配消费电子维修场景）：
万用表：这是检测单层PCB最基础的仪器。建议选择数字万用表，具备电阻（Ω）、通断蜂鸣、二极管和电压（DCV）测量功能，价格在50-200元区间即可满足新手需求。万用表主要用于测量线路通断、电阻值和电压参数，是判断PCB故障的第一道关口-37。
放大镜/体视显微镜：用于观察线路板上细小的焊点、铜箔走线和元件引脚。消费电子PCB线宽线距通常≤0.1mm，肉眼难以分辨细微缺陷，放大倍数建议10倍以上-42。
清洁工具：包括无尘布、酒精（95%以上纯度）、橡皮擦等，用于清洁PCB表面的污垢、焊锡残留和氧化层，避免影响检测准确性-37。
专业款（适配消费电子SMT产线批量检测场景）：
飞针测试机：自动化电气检测设备，无需定制测试夹具，通过可移动探针（直径可达0.02mm）精准测量线路通断、绝缘电阻等电气参数-41。消费电子行业的特点是批量小、品种多，飞针测试支持“快速换型”——设计文件导出后10分钟内即可生成测试程序，单台设备日均测试量可达500块以上-42。
自动光学检测（AOI）设备：高分辨率成像系统结合机器视觉算法，自动检测元件贴装错误、极性问题和组装缺陷-41。AOI适用于SMT贴片完成后的首件检验和批量抽检，能够快速识别焊膏分布异常、元件偏移等问题。
锡膏测厚仪：用于检测SMT印刷工序中锡膏的涂布厚度，确保焊接质量的一致性，厚度误差超过±0.03mm系统即报警-。
2. 消费电子PCB单层板检测安全注意事项
在检测PCB单层板时，安全是第一原则。以下是4条核心注意事项，请务必遵守：
务必断电检测：在进行电阻、通断、二极管等测量前，必须切断电路板的所有供电电源。带电测量可能损坏万用表，甚至引发短路烧毁PCB，切记“先断电、后检测”-37。带电状态仅适用于电压测量环节。
防静电处理（重中之重） ：消费电子PCB上的敏感元件（如IC芯片、MOS管、贴片电容等）极易被静电击穿。检测前务必佩戴防静电手环，工作台铺设防静电垫，冬季尤其注意。统计显示，超过30%的元器件损坏源于静电放电损伤。
工具规范使用：万用表在测量前需确认档位是否正确——测量电阻时必须将表笔插在COM和VΩ插孔，切勿在电阻档位触碰带电线路。飞针测试设备需定期校准，探针接触压力需控制在适当范围（一般15-20g），避免压损微小焊盘。
PCB表面清理：检测前用酒精和无尘布清洁PCB表面，去除焊锡残留、助焊剂和灰尘。残留物可能导致误测（如导电杂质引起误判为短路），也会影响探针接触可靠性。
3. PCB单层板基础认知（适配消费电子精准检测）
在动手检测之前，先了解单层电路板的基本结构和关键参数，对准确判断好坏至关重要。

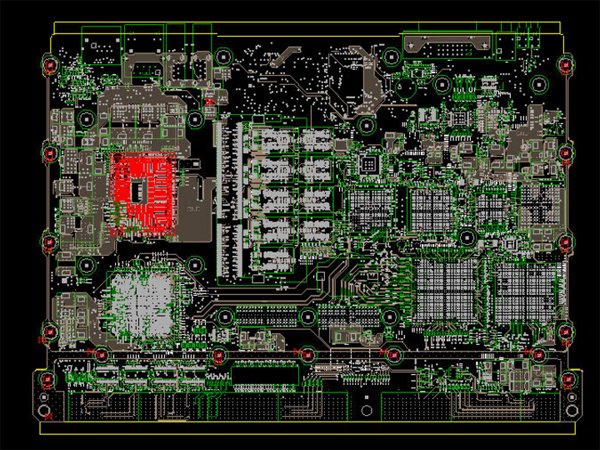

单层PCB结构特点：单层电路板只有一层导电铜层（铜箔），位于绝缘基板（常用FR-4材料）的上表面或下表面。铜层通过蚀刻工艺形成所需的电路走线，外层覆盖阻焊油墨（一般为绿色）保护铜箔不被氧化和短路，最外层印刷白色丝印用于标识元件位置-6。
消费电子单层PCB的关键检测参数：
铜箔厚度：常用规格为1oz（约35μm）和2oz（约70μm）。厚度影响载流能力——1oz铜箔每毫米线宽可承载约1-2A电流，超出可能过热烧毁。
线宽/线距：消费电子PCB的线宽线距通常在0.1mm-0.3mm之间，高密度板可低至0.075mm-42。检测时需注意线路之间是否因蚀刻残留或铜渣导致短路隐患。
导通电阻标准：按照IPC-TM-650标准，PCB导通电阻应≤0.5Ω-13。如果测量某条线路的阻值远大于此值（如几欧姆甚至几十欧姆），说明线路可能存在开路或焊点虚接。
绝缘电阻标准：相邻线路间的绝缘电阻应≥100MΩ（参照IPC-2221标准）-13。若阻值偏低（如几十KΩ），则存在漏电或短路风险。
了解这些基础参数后，我们就可以进入实操检测环节了。
三、核心检测方法
1. PCB单层板基础检测法（消费电子新手快速初筛）
在动用仪器之前，目视观察是最简单也是最基础的检测方法，尤其适合新手快速筛选明显故障。
操作步骤：
第一步，在充足光线下（建议使用LED台灯或专业放大灯），用肉眼或10倍放大镜扫描整块PCB表面。
第二步，重点检查以下几个关键部位：
铜箔线路：检查是否有断裂、划伤、起泡或腐蚀。单层PCB的铜箔直接暴露在阻焊层下，机械损伤概率较高。常见损伤痕迹为深褐色或亮铜色（正常铜箔被绿油覆盖）。
焊点：检查焊点是否饱满光滑。虚焊的焊点通常呈现灰暗、有裂纹或“馒头”状（正常焊点应呈光滑的火山口状）；桥接（相邻焊点连锡）则表现为两焊点间有锡丝连接-37。
阻焊层：检查绿油是否有脱落、起泡或划伤。阻焊层破损可能导致铜箔暴露氧化或相邻线路短路。
元件本体：检查电容是否有鼓包、漏液，电阻是否有烧焦变色，IC芯片是否有裂纹或针脚氧化。
第三步，记录发现的可疑点，用记号笔在PCB上标记，便于后续精密检测。
判断标准：
合格：铜箔线路连续无断裂，焊点饱满光滑，阻焊层完整无破损，元件外观无异常。
不合格/疑似故障：发现上述任何一项异常，该PCB应列为待检品，进入仪器检测环节进一步确认。
注意要点：目视检测虽简单，但无法发现内部缺陷（如线路内层断裂、过孔虚接）。切勿仅凭目测就判断PCB“无故障”，目测只是初步筛选，后续仪器检测必不可少。
2. 万用表检测PCB单层板方法（消费电子新手重点掌握）
万用表是检测单层PCB最常用、最便捷的仪器，新手务必重点掌握以下三种核心测量方法。
模块一：通断测量（快速排查线路开路/短路）
操作步骤：
第一步，将万用表调至通断蜂鸣档（通常是一个二极管符号旁加小喇叭标志）。
第二步，确认PCB已完全断电，红黑表笔短接，万用表应发出蜂鸣声，说明表笔和档位正常。
第三步，用红黑表笔分别接触待测线路的两端（例如从元件引脚A到元件引脚B，或从起点焊盘到终点焊盘）。如果万用表发出蜂鸣声，说明线路导通正常；如果没有蜂鸣声且屏幕显示“OL”（Over Limit），说明线路开路。
第四步，排查短路时，将两表笔接触相邻的两条线路或相邻元件引脚，若有蜂鸣声，说明存在短路。
判断标准（参照IPC标准）：
导通：蜂鸣器响起，阻值一般<50Ω，理想情况<5Ω。根据IPC-TM-650，导通电阻应≤0.5Ω-13。
开路：无蜂鸣，显示“OL”，阻值无限大。
短路：相邻线路间蜂鸣响起，阻值接近0Ω。
模块二：电阻测量（判断线路阻抗异常）
操作步骤：
第一步，将万用表调至电阻档（Ω），根据待测线路的预估阻值选择合适的量程（若不确定，先从最大量程开始，逐步调小）。
第二步，确认PCB断电，表笔接触线路两端。若线路为纯导线（无串联元件），正常阻值应接近0Ω（一般为0.1-0.5Ω）。若阻值显著偏大（几欧姆以上），说明该线路存在接触不良或铜箔腐蚀。
判断标准：消费电子PCB中，同一条电源或地线上的压降应尽量小，一般要求阻值<0.5Ω，否则可能导致供电不足或信号衰减。
模块三：电压测量（上电验证，判断供电是否正常）
操作步骤：
第一步，此步骤需要在PCB通电状态下进行，务必注意安全。将万用表调至直流电压档（DCV），量程选择大于预估电压（如5V电路选20V档）。
第二步，黑表笔接电路板的公共地（GND，通常是电源输入的负极或大面积铜箔区域），红表笔依次测量各电源芯片输出端、IC供电引脚等关键点位。
第三步，对比测量值与设计值。例如，某控制板设计供电为5V，实测值为4.8-5.2V属于正常范围；若实测值偏离过大（如3V或0V），说明供电线路存在故障。
判断标准：电压误差一般在±5%以内可接受。超出范围需排查电源芯片、滤波电容或供电线路是否有问题。
3. 消费电子专业仪器检测PCB单层板方法（进阶精准检测）
对于SMT产线批量检测和专业质检场景，单靠万用表效率太低，需引入专业检测设备。
飞针测试法（适配小批量多品种PCB检测）
飞针测试是消费电子行业首件检验和小批量生产中最常用的自动化电气检测方法-42。其核心优势在于无需定制针床夹具，程序生成快，换型时间短。
操作流程：
第一步，从PCB设计软件（如Altium Designer、Cadence）导出Gerber文件和网络表，导入飞针测试系统。系统自动生成测试程序，通常在10分钟内即可完成-42。
第二步，将PCB固定在飞针测试机的工作台上，设备通过光学定位系统自动识别PCB基准点，探针（直径0.1-0.2mm）自动移动到各测试点进行接触测量-42。
第三步，设备自动执行电气测试，包括：导通测试（检查所有网络连接是否完整）、绝缘测试（检查相邻网络间是否短路）、电容/电阻测试（测量贴片元件的实际值）。
第四步，测试完成后生成报告，标明每个测试点的测量值、判定结果（PASS/FAIL）以及故障位置坐标。
判断标准：飞针测试系统内置IPC-2221和IPC-6012标准作为判定依据-11。导通电阻≤0.5Ω为合格，绝缘电阻≥100MΩ为合格-13。任何超出公差的点位都会在报告中标记，质检员根据坐标快速定位返修。
自动光学检测（AOI）法（适配SMT贴片后的批量质检）
AOI主要用于检测SMT贴片完成后的PCBA组装质量-41。其原理是通过高分辨率相机拍摄PCB图像，与标准模板进行对比，自动识别元件贴装错误、极性反向、焊膏缺陷等问题-。
操作流程：
第一步，将SMT贴片完成后的PCB放置在AOI设备传输轨道上。
第二步，设备自动扫描整板，对每个元件进行位置、极性、焊膏分布的检测分析-41。
第三步，系统输出检测结果，用不同颜色标注合格、警告和NG（不合格）元件。操作员根据提示进行人工复判和返修。
在线测试（ICT）法（适配大批量量产场景）
对于大批量消费电子产品（如手机主板、电视控制板），ICT针床测试是最成熟、最经济的方案。通过定制测试针床，可同时对数百个测试点进行电气测量，测试速度快（每块板几秒钟），适合日产数万片的规模化生产-。
四、补充模块
1. 消费电子不同类型PCB单层板的检测重点
消费电子中单层PCB类型多样，不同类型有其专属的检测重点：
家用电器控制板（如电饭煲、风扇、遥控器控制板）：重点检测电源线路和继电器驱动线路的导通性。此类PCB工作环境多为室内常温，故障主因通常是元件老化（如电解电容容量下降）和焊点热疲劳裂纹。检测时除测量通断外，还需测量电解电容的ESR和容量是否在标称范围内。
LED照明驱动板：重点检测恒流驱动线路和高电压线路。LED驱动板常工作在220V交流输入环境，检测时必须确认断电且高压电容已放电，避免触电。重点测量整流桥输出、恒流IC输出端电压是否稳定。
消费电子电源板（如充电器、适配器）：重点检测高压侧与低压侧的绝缘隔离性能。使用绝缘电阻测试仪测量初次级间的绝缘电阻，应≥100MΩ-13。同时检查开关管、变压器引脚焊点是否存在虚焊。
可穿戴设备FPC单层板（如智能手表内部连接排线）：重点检测弯折区域的线路连续性。柔性单层板在反复弯折后易出现线路断裂，检测时需模拟工作姿态下的弯折状态，用万用表测量通断。
2. 消费电子PCB单层板检测常见误区（避坑指南）
以下是消费电子检测中最常见的5个误区，务必引以为戒：
误区一：只目测不测量。很多人看到PCB外观整洁就判定“没问题”，殊不知线路内层断裂、过孔孔铜裂纹、焊点微裂纹等缺陷肉眼完全看不到。据统计，超过60%的PCB失效缺陷属于“隐形缺陷”，必须通过电气测量才能发现-。正确做法：目测+仪器测量双管齐下。
误区二：忘记断电就测量电阻。在PCB通电状态下用电阻档测量，轻则读数错误、重则烧毁万用表。正确做法：电阻和通断测量前务必彻底断电，并确认电容已放电。
误区三：忽略PCB清洁就测量。焊锡残留、助焊剂、灰尘中的导电杂质可能导致误测为短路。正确做法：测量前用酒精和无尘布清洁检测点。
误区四：不考虑环境温度影响。高温环境下铜箔电阻会增大。某消费电子厂商曾因夏季产线环境温度偏高（35℃以上）导致批量飞针测试误判为开路，排查后发现是温度补偿参数未正确设置。正确做法：在产线恒温环境中进行检测，或设置温度补偿算法。
误区五：只用万用表、忽略专业设备。对于复杂PCB（超过200个测试点），人工逐点用万用表测量不仅效率极低（一块板可能需要30分钟），而且极易漏测。正确做法：小批量使用飞针测试（几分钟完成），大批量使用ICT针床测试（几秒钟完成）。
3. 消费电子PCB单层板失效典型案例（实操参考）
案例一：某智能手表FPC柔性单层板——弯折区线路断裂导致触摸失灵
故障现象：用户佩戴一段时间后，智能手表屏幕触控功能间歇性失灵，按压表带连接区域时故障消失。
检测过程：质检员使用万用表通断档测量FPC上触摸信号线路，发现静态下线路导通正常（蜂鸣响起）。但在模拟佩戴弯折姿态（将FPC沿弯折线弯曲约30°）后再次测量，线路阻值从0.2Ω飙升至“OL”（开路）。故障锁定在弯折区域的线路断点上。
原因分析：FPC柔性单层板的弯折区域铜箔设计过细（线宽0.075mm），且弯折半径小于设计最小值，长期使用后铜箔疲劳断裂。这类“姿态相关”的开路故障是单层FPC的典型失效模式。
解决方法：更换优化设计后的FPC（加宽弯折区线宽至0.12mm，增加弯折半径），复测通过，故障消除。
案例二：某充电器电源板——高压电容漏电导致输出不稳
故障现象：充电器空载输出电压正常（5.1V），但带载后电压跌落到3.8V，充电异常。
检测过程：用万用表测量初级滤波电容两端电压，空载时约为310V（正常）。但用绝缘电阻测试仪测量电容两极间的绝缘电阻，发现仅1.2MΩ（正常应≥10MΩ）。高压电容漏电导致能量无法有效储存在电容中，带载时电压骤降。
原因分析：该电容长期在高温环境下工作，介质老化导致漏电流增大。检测时仅测量容量（用万用表电容档测得容量仍在标称范围内）不足以发现问题，必须测漏电/绝缘电阻。
解决方法：更换同规格高压电容后，带载测试恢复正常。
五、结尾
1. PCB单层板检测核心（消费电子高效排查策略）
回顾全文，PCB单层电路板的好坏判断，建议遵循以下分级检测策略：
第一级——目视初筛（耗时约1分钟）：观察铜箔、焊点、阻焊层是否有明显缺陷。通过即进入下一级，不通过则直接标记返修。
第二级——万用表通断测量（耗时约2-3分钟）：测量关键线路导通性，快速定位开路或短路点。单层PCB的线路全部在单面可见，万用表测量比多层板更直观便捷。
第三级——上电电压测量（耗时约1分钟）：在通电状态下测量关键点电压，验证供电系统是否正常。
第四级——专业仪器检测（适用于批量或疑难故障）：飞针测试或AOI检测，实现自动化、标准化、高精度的品质把控。
按照“目视→通断→电压→专业仪器”的排查顺序，能够以最短的时间定位绝大多数PCB故障。
2. PCB单层板检测价值延伸（消费电子维护与采购建议）
日常维护建议：消费电子设备中的PCB应定期清洁（每半年一次），使用压缩空气吹除灰尘，避免积尘吸潮导致绝缘下降。长期存放的PCB应密封包装并放置干燥剂，存放环境湿度建议≤60%。
采购建议：采购单层PCB时，务必要求供应商提供出厂检测报告，重点关注以下指标是否符合IPC标准：导通电阻≤0.5Ω、绝缘电阻≥100MΩ、线宽线距公差±0.1mm以内-13。对于有可靠性要求的消费电子产品（如车载充电器、工业控制面板），建议要求供应商提供飞针测试数据报告，确保每一块PCB都经过电气性能验证。
校准建议：万用表每半年校准一次，飞针测试设备每季度校准一次探针定位精度和测量精度，确保检测结果的可靠性。
