引言
在主板、开关电源、变频器及汽车电子系统中，MOS管属于高频易损功率器件。一旦失效，往往伴随明显的故障特征——设备无法开机、上电即掉电、电源保护反复启停，甚至MOS管本体迅速发烫、输出电压失控-1。掌握MOS管好坏判断的正确方法，可大幅缩短维修周期，避免二次损坏。
本文将结合开关电源维修、工业变频器检修、汽车电子诊断三大真实行业场景，从基础到专业，分层次详解MOS管检测方法。新手可通过“万用表三步法”快速入门，专业人员则可参考“示波器动态验证+失效分析”进阶技巧，全面提升故障排查效率。
前置准备
1. 工业级MOS管检测核心工具介绍
基础款（新手必备） ：
数字万用表（带二极管档位）：推荐Fluke 87V或同级别仪表。选择标准：二极管档开路电压至少3V以上，电阻档最高量程≥20MΩ-8。
绝缘镊子：用于触发测试，避免手指直接接触引脚造成静电损伤。
元件手册/数据手册：确认被测MOS管型号的Vgs(th)阈值电压、Rds(on)导通电阻等关键参数-8。
防静电手环或手腕带：在接触MOS管引脚前必须佩戴，或触摸金属机箱释放静电-8。
专业款（适配批量/高精度检测场景） ：
示波器（带宽≥200MHz）：用于动态波形检测，可观测栅极驱动波形、漏源波形，判断开关速度、米勒平台等关键指标-6-2。
红外热像仪或点温仪：用于观测温度分布，若单颗MOS管温升明显高于其他并联器件（>10°C差异），说明内部Rds(on)异常或焊接不良-2。
晶体管图示仪（如Tek 371A）：用于精密参数分析，可检测栅极氧化层轻微漏电等隐性缺陷，这类故障在静态测试中往往表现正常，但会导致实际工作中的热击穿风险-8。
2. 工业场景MOS管检测安全注意事项（重中之重）
在进行MOS管检测前，必须严格遵守以下安全规范：
断电放电确认：检测前必须先切断设备电源。对于工业变频器、大功率开关电源等高电压设备，母线需放电至50V以下-31。300A等级的变频器能量巨大，必须佩戴高压手套和绝缘鞋，禁止带电测量功率侧器件-31。
防静电处理：MOS管的栅极是一层极薄的氧化层，人体静电或设备静电放电会瞬间击穿栅氧化层-11。检测前必须佩戴防静电手环或触摸金属机箱释放静电，避免用手直接接触MOS管引脚-11。
引脚短接放电：检测前先将MOS管三个引脚短接放电，消除栅极残留电荷，避免误判-7。
禁止带电乱测：切勿带电测量MOS管，避免造成二次击穿-2。
3. MOS管基础认知（适配工业级精准检测）
MOS管有三个主要引脚：栅极（Gate，G）、漏极（Drain，D）、源极（Source，S）-3。MOS管内部集成一个寄生体二极管（N沟道MOS管中，体二极管从源极到漏极），这是用万用表二极管档检测MOS管好坏的核心依据-3。
关键行业参数：
Vgs(th)阈值电压：使MOS管开始导通的栅极电压
Rds(on)导通电阻：MOS管完全导通时的漏源电阻，直接影响功耗和发热
BVDSS漏源击穿电压：MOS管能承受的最大漏源电压，超过此值会导致雪崩击穿-11
核心检测方法
方法一：MOS管基础检测法（工业场景快速初筛——外观检查）
在进行任何仪器检测前，先通过外观快速初筛：
正常MOS管特征：外观完好，引脚无氧化锈蚀，封装无裂纹。
损坏MOS管典型外观特征：
芯片表面开裂、鼓包、发黑烧蚀、引脚烧断-1
周边PCB发黄、碳化，伴有焦糊味-1
引脚严重氧化或锈蚀（需清洁后复测）-7
工业场景专属注意要点：
在变频器功率板中，若MOS管被拆除或缺失（如维修时人为拆除），会导致功率单元自检失败-31
在电机驱动电路中，MOS管表面贴片封装焊接出现问题概率较高，维修前应仔细检查焊点-
方法二：万用表检测MOS管好坏（新手重点掌握，三步法）
这是最常用、最可靠的MOS管检测方法，核心是测体二极管单向导通、栅极绝缘、触发导通/关断能力三步，全程必须防静电-7。
⚠️ 前置操作：引脚短接放电
用镊子将MOS管的G、D、S三个引脚短接，对内部寄生电容进行放电-。
第一步：体二极管测试（判断D-S是否击穿/开路）
将万用表调至二极管档位。
N沟道MOS管（NMOS）测试：
红表笔接源极（S），黑表笔接漏极（D）→ 万用表应显示0.4V至0.9V的导通电压值-6-3
表笔反接（红D、黑S）→ 万用表应显示无穷大（OL/超量程）-7
P沟道MOS管（PMOS）测试：
红表笔接漏极（D），黑表笔接源极（S）→ 显示0.4V-0.8V-7
表笔反接 → 显示OL/无穷大
异常判定：
正反测量均显示0V或蜂鸣 → D-S击穿短路（最常见失效模式）-1
正反测量均显示OL → D-S开路/芯片断裂-7
正向压降明显偏离0.4V-0.9V范围 → 体二极管特性退化
第二步：栅极绝缘测试（判断G是否击穿）
将万用表调至电阻档（推荐20MΩ量程）。
分别测量栅极（G）与漏极（D）、栅极（G）与源极（S）之间的阻值。
正常表现：G-D、G-S正反均应显示兆欧级以上（>1MΩ），通常是OL/无穷大-1-7。
异常判定：
G-D或G-S阻值<1MΩ → 栅极氧化层击穿或漏电，MOS管报废-7
测量到几Ω或几十Ω → 栅极完全击穿，失去驱动控制能力-2
工业场景案例：某变频器驱动板频繁烧毁MOS管，检测发现G-S极间电阻仅82Ω（正常应>1MΩ），根因为过压导致SiO2绝缘层击穿，形成永久性导电通道-8。

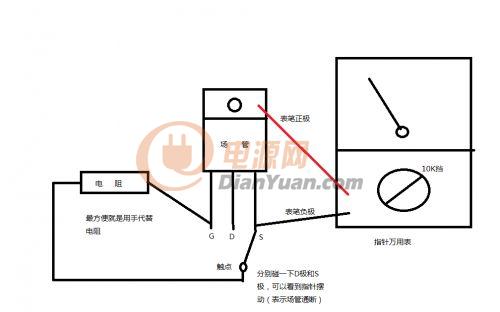

第三步：触发导通/关断测试（判断开关能力，最关键）
这是验证MOS管开关功能的关键步骤。
N沟道MOS管测试方法：
初始截止状态验证：万用表二极管档，黑表笔接D，红表笔接S → 显示OL（MOS管截止）
触发导通：用镊子或手指同时短接G极与D极（给栅极充电）→ MOS管导通 → 此时万用表应显示低阻（0.几Ω）或导通压降很小-7
维持导通验证：移开镊子后，保持黑D红S → 万用表仍应显示低阻，说明栅极电荷保持，MOS管维持导通状态-7
关断验证：用镊子短接G极与S极（给栅极放电）→ 再次测量D-S → 万用表应恢复显示OL（MOS管关断）-7
P沟道MOS管测试：极性相反，S极接正电压，G极触发电压为负。
异常判定：
触发后仍显示OL → 无法导通（栅极损坏/内部开路）-7
放电后仍显示低阻 → 无法关断（栅极控制失效，可能存在米勒效应导致的寄生导通）-7
工业场景实用技巧：维修人员在测量SOP-8贴片封装的MOS管时，可使用细探针或表笔尖小心接触引脚。识别方法：用二极管档测量任意两脚，单向有0.4-0.8V压降的一对是S和D，剩下一脚是G-7。
方法三：示波器动态检测法（工业场景进阶精准检测）
当需要精确评估MOS管在开关状态下的表现时，示波器是不可或缺的工具。
检测步骤：
将示波器一个探头连接到MOS管栅极（G），另一个探头连接到漏极（D）
在栅极施加一个脉冲信号（可由函数发生器或微控制器的PWM引脚提供）
观察栅极和漏极的波形
正常表现：
栅极电压（Vgs）达到阈值电压时，MOS管导通，漏极电压（Vds）迅速从高电平跌落至低电平-6
栅极电压撤除后，漏极电压迅速回升至高电平
开关波形边缘陡峭，无明显过冲或振铃-6
异常表现：
波形边缘变得倾斜或圆润 → 开关速度下降，MOS管性能退化-6
出现高频振荡（如20MHz振荡）→ 可能因探针接地线过长引入寄生电感-26
关断过程出现电压平台（米勒平台过长）→ 米勒电容耦合导致Vgs超过阈值，引发二次导通-26
上升沿或下降沿时间异常 → 驱动能力不足-26
工业场景案例：某新能源汽车OBC模块因驱动波形振荡引发MOS管过热，导致整机返修率高达15%-26。用示波器分析发现，栅极驱动波形存在20MHz高频振荡，根源在于驱动回路寄生电感过大。
专业进阶技巧：
使用接地弹簧探头替代传统探针，将接地回路缩短至3mm内，消除寄生电感造成的测量失真-26
在栅极串联1Ω电阻+并联100pF电容，抑制振铃幅度至10%以下-26
补充模块
1. 工业场景不同类型MOS管的检测重点
开关电源中的MOS管检测重点：
重点检测雪崩耐受能力，开关电源中MOS管常因电压尖峰超过BVDSS导致雪崩击穿-11
检测驱动波形是否正常，栅极驱动电压幅度应≥10V（N沟MOS）-2
若驱动波形幅值不足，需检查前级驱动芯片、肖特基二极管是否连带损坏-1
变频器中的MOS管检测重点：
关注并联器件温升差异，若单颗MOS管温升明显高于其他并联器件（>10°C差异），说明内部Rds(on)异常-2
检测米勒平台时间是否过长，过长会导致开关损耗增加甚至二次导通-26
变频器功率板上MOS管缺失会导致系统自检失败-31
汽车电子中的MOS管检测重点：
重点检测导通内阻是否增大，可通过检测防反MOS管两端电压降判断-
关注栅极状态和过流保护阈值-
检测时注意防水防尘，避免短路
2. MOS管检测常见误区（避坑指南）
误区1：只测体二极管就判断MOS管正常
真相：体二极管正常不代表MOS管开关功能正常。部分MOS管体二极管测试正常，但触发导通/关断测试失败。必须完成三步法检测-7。
误区2：忽略栅极残留电荷的影响
真相：检测前不短接放电，栅极残留电荷会导致误判为导通状态-。
误区3：在电路板上直接带电测量
真相：在板测量时，周围电阻、电容会影响读数。例如测量栅极到源极电阻时，实际读到的可能是并联电阻的阻值-3。建议离线检测或至少断电测量。
误区4：忽视静电防护
真相：人体静电会在毫秒级内击穿栅极氧化层，且没有明显外观痕迹-11。维修时必须佩戴防静电手环。
误区5：只测静态参数，不做动态验证
真相：某些MOS管静态参数正常，但满载工作后性能退化（如Vgs(th)漂移达-1.2V），只能在动态测试中发现-8。
3. 工业场景MOS管失效典型案例
案例一：变频器MOS管缺失导致自检失败
某VACON NXP变频器启动后立即报F8系统故障，无法运行。目视检查发现功率板PC00425上的Q2 MOSFET被拆除（相邻Q3在位）。技术分析显示，Q2用于功率单元的预充回路管理和与控制板的握手反馈，缺失后预充回路开路，控制板检测异常，自检立即中断。维修方法：恢复Q2器件（推荐STP4N150或同规格耐压≥1500V、Id≥4A的MOSFET），更换驱动电阻和续流二极管等外围元件后故障清除-31。
案例二：开关电源MOS管雪崩击穿导致炸机
某便携式电源产品中的AO3400 MOS管使用后出现电性不良。失效分析还原过程：失效器件的漏源极电压超过了雪崩击穿阈值，内部载流子瞬间激增，漏极电流暴增至额定值的10倍以上；芯片结温在几微秒内升至硅材料的临界温度200℃，最终因热失控烧毁。排查发现客户应用中存在过流异常超出元件承受范围。解决方法：在电路中增加TVS管和RC吸收网络抑制过压尖峰，同时检查驱动电路确保过流保护功能正常-11-16。
案例三：汽车OBC驱动波形振荡引发批量返修
某新能源汽车车载充电器模块因驱动波形振荡，MOS管过热导致整机返修率高达15%。用示波器分析发现栅极驱动波形存在20MHz高频振荡，根源是探针接地线过长引入寄生电感，但实际电路中的真实振荡幅度较小。最终通过优化PCB布局、缩短栅极走线、增加RC缓冲电路解决了问题，返修率大幅下降-26。
结尾
1. MOS管检测核心（工业场景高效排查策略）
根据维修场景选择合适的分级排查策略：
电源维修场景排查流程：
外观检查 → 观察芯片是否鼓包、PCB是否碳化-1
万用表三步法 → 体二极管测试→栅极绝缘测试→触发导通测试-7
示波器动态验证 → 检查驱动波形、开关波形是否正常-2
变频器维修场景排查流程：
断电确认+安全放电（重中之重）-31
静态电阻测量 → D-S间电阻<10Ω基本确定短路-2
并联器件温升对比 → 使用红外热像仪检测温度差异>10°C则异常-2
汽车电子维修场景排查流程：
断电检查 → 确认供电回路无短路
体二极管测试 → 确认D-S间无击穿
导通内阻检测 → 通过检测MOS管两端电压降判断内阻是否过大-
高效检测原则：先电阻测量，再通电波形，再热像验证；切勿带电乱测，避免二次击穿-2。
2. MOS管检测价值延伸（维护与采购建议）
日常维护建议：
定期清洁：清除PCB上的灰尘和杂物，防止短路和散热不良
温控管理：确保MOS管散热片安装牢固，导热硅脂定期更换
静电防护：维修时始终佩戴防静电手环，MOS管存放在防静电袋中
采购与选型建议：
更换MOS管时，新管参数必须匹配：耐压、电流、导通电阻、封装类型-1
更换前必须排查前级驱动、肖特基二极管、电源芯片是否连带损坏-1
建议从原厂或授权代理商采购，避免拆机件和假冒伪劣产品
校准建议：
万用表、示波器每年校准一次，确保测量准确性
新到货的MOS管批次，建议抽检10%进行检测确认
